Lineární aktuátory ZIMM - řady Z a GSZ

13 velikostí s rychlým a pomalým převodem a bohatým příslušenstvím pro zatížení od 2,5 do 1000 kN

Provedení se stojícím "S" a rotujícím vřetenem "R"

Vlevo: "S"=verze s nerotujícím závitovým vřetenem - šnek pohání šnekové kolo s integrovanou maticí

Vpravo: "R"=verze s rotujícím vřetenem - šnekové kolo v němž je zabudováno závitové vřeteno

ZIMM

Na řadu funkcí a komponent je přihlášen, případně udělen patent

Systémové díly pro verzi "S"

ZIMM

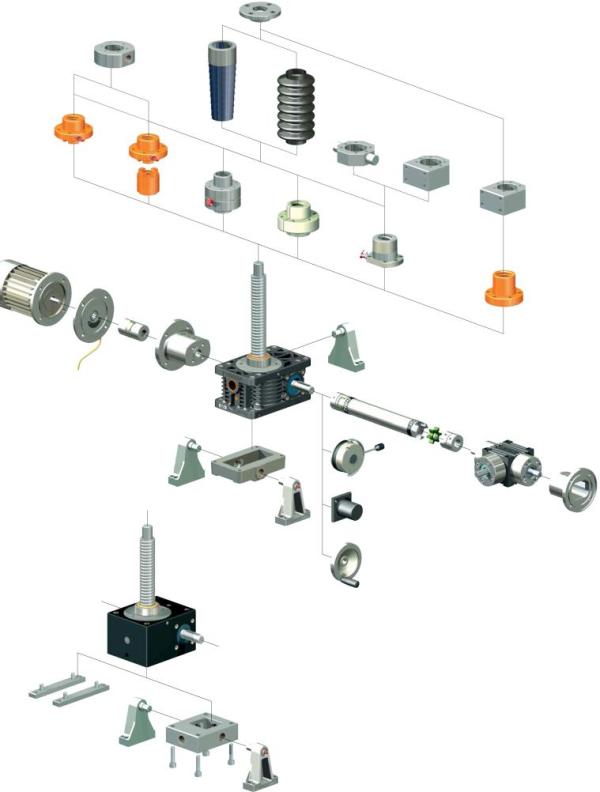

Systémové díly pro verzi "R"

ZIMM

Podrobné informace v katalozích v sekci * KE STAŽENÍ *

Stavebnicový systém

Bohaté příslušenství pro:

Převodovky s trapézovým nebo kuličkovým šroubem

Bezpečnostní matice

Úhlové převodovky

Různé typy motorů a motorových přírub

Koncové spínače a impulsní snímače

Spojovací hřídele a spojky

Různé nástavby (vidlice, oka s kulovým kloubem apod.)

Ochranné kryty

Ložiskové desky a ložiskové bloky

Kuličkové šrouby do 1000 kN

  • Zatížení od 5 do 1000 kN

  • Rychlost zdvihu při vysokém zatížení 1 – 125 mm /s

  • Průměr vřetene s oběhem kuliček 16 – 160 mm

  • Vyšší účinnost

Vlastnosti převodovek typu "Z"

Speciálně vyvinutý, oddělený mazací systém šnekového soukolí (tekutý tuk) a závitového vřetene (vazelína)

ZIMM

Vlastnosti převodovek typu "GSZ"

Převodovky řady GSZ s hladkým povrchem skříně pro snadnou údržbu, např. v potravinářském průmyslu

ZIMM
K dispozici ve dvou převodech, zpravidla posuv 1mm resp. 0,25mm na jednu otáčku vstupního hřídele
