Drátová ložiska

... RYCHLOST, DYNAMIKA, LEHKOST, PŘESNOST

Zvyšování produktivity strojů a zařízení jde ruku v ruce se zvyšováním rychlosti a také dynamiky pohybů. Z druhé strany přichází zcela protichůdný požadavek na neustálé snižování hmotnosti nosných i pohybových struktur. Tam, kde se dvě protichůdné křivky v grafu požadavků na moderní konstrukci protínají, leží lineární vedení a valivá ložiska, využívající drátovou technologii.

franke

Patentovaná inovace

Drátová ložiska se přizpůsobí Vašim požadavkům a nechají se integrovat přímo do Vaší konstrukce

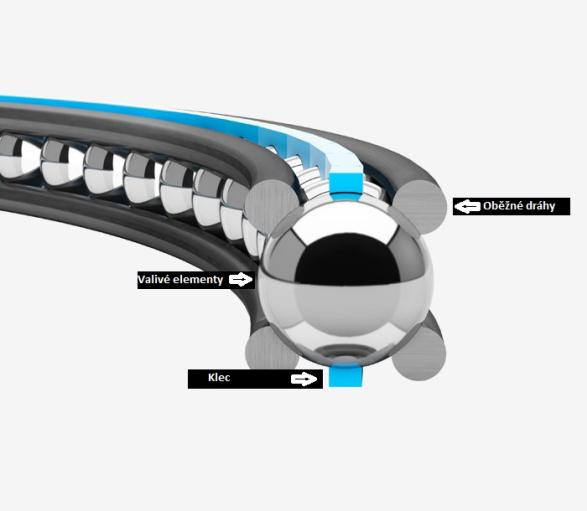

Jednoduchý princip

franke

Jednotlivé dráty tvoří oběžné dráhy, přesně přizpůsobené kuličkám. Kuličky se odvalují ne po okolní konstrukci, ale po čtyřech vodících drátech. Tento princip umožňuje použít libovolnou okolní konstrukci co do tvaru tak i materiálu.

Ložiskové elementy - LEL a LER

franke
franke LEL
franke LER
franke

  • Nejvyšší možnost integrace do okolní konstrukce

  • Cenově výhodné i pro sériovou výrobu

  • Flexibilita v geometrii, předepnutí, vlastnostech chodu ...

  • Libovolný průměr v rozsahu od 70mm do 2000mm

Štíhlá ložiska typu LSA

franke
franke LSA

Štíhlá ložiska Franke typu LSA jsou cenově výhodnou alternativou ke konvenčním tenkostěnným ložiskům.

  • Štíhlá ložiska Franke typu LSA přesvědčí svým klidným chodem, extrémně kompaktním instalačním prostorem, jednoduchou montáží a příznivou cenou. Ložiska typu LSA se skládají z vnitřní a vnější dráhy s tvrzenou a profilovanou oběžnou dráhou a plastové klece s kuličkami. Valivá tělesa jsou v kontaktu s oběžnými drahami vždy ve dvou bodech, zachovávají tak 4bodový systém. Dráhy jsou dělené, proto může být flexibilně změněn průměr při instalaci (průměr v rozsahu od 3" do 30").

  • Materiál:
    Oběžné dráhy: tvrzená a kalená chrom-křemíková ocel
    Valivé elementy - kuličky: kalená ocel
    Klece: polyamid nebo termoplastický polyuretan

  • Typy LSA ložisek:
    LSA 4 7,04 x 4
    LSA 6 6,4 x 6,4
    LSA 8 8 x 7,94

  • Nelze použít jako předepnuté ložisko

  • Více informací na: Štíhlá ložiska typu LSA

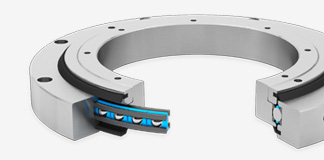

Otoče - LVA, LVB, LVC, LVD, LVE, a LVG

franke
franke
franke
franke
franke LVA
franke LVB
franke LVC
franke LVD
franke LVE
franke LVG

  • Velký výběr kompletních otočí

  • Předepnuté ložislo (optimálně ve vztahu k tuhosti, otáčkám a životnosti)

  • Krátké dodací lhůty

  • Typ LVC pro vyšší otáčky (obvodová rychlost do 20m/s)

  • Libovolný průměr v rozsahu od 100mm do 1800mm

Otočné stoly - LTA a LTB

franke
franke LTA
franke LTB
franke
* Otočné stoly pro vyšší otáčky nebo vysoce přesné manipulace a měření

  • Otoče s integrovaným přímým pohonem

  • Všechny sytémy je možné dodat včetně pohonů a řízení

  • Stoly LTA a LTB v odstupňovaných rozměrech od 100mm do 400mm

Ukázky provedení otočí

franke Lehké ložisko
franke Otoč s přímým pohonem
franke Zakázkové otoče
